Туалеты

версия для печати

На самолете пять однотипных туалетов (рис. 7.9). Туалет представляет собой кабину, оборудованную туалетной стойкой и унитазом. Туалетная стойка состоит из нижнего стеллажа и верхнего шкафчика с зеркалом. На нижнем стеллаже расположены:

  • умывальник;
  • мусоросборник;
  • контейнер бортпроводника (бытовой);
  • ящик для использованных полотняных салфеток;
  • ящик для туалетной бумаги;
  • кнопка смыва унитаза;
  • бачок для подогрева воды.

В верхнем шкафчике размещены:

  • плафон освещения;
  • электрощиток с розеткой для электробритвы и кнопкой вызова бортпроводника;
  • ящик для бумажных салфеток;
  • термос с питьевой водой,
  • стаканодержатель для бумажных салфеток;
  • стаканодержатель для бумажных стаканчиков;
  • поясняющие трафареты.

Унитаз закрыт декоративным кожухом с решеткой для подачи теплого воздуха.

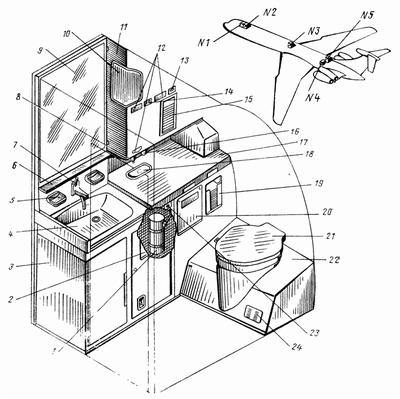

Рис. 7.9. Туалет (№ 1, 2, 3, 4, 5 — номера туалетов)

Рис. 7.9. Туалет (№ 1, 2, 3, 4, 5 — номера туалетов)

1 — бачок для подогрева воды

2 — мусоросборник

3 — контейнер бортпроводника

4 — раковина

5 — мыльница

6 — полочка

7 — кран-смеситель

8 — термос с питьевой водой

9 — зеркало

10 — плафон освещения

11 — шкаф

12 — поясняющие трафареты

13 — розетка для подключения электробритвы

14 — кнопка вызова бортпроводника

15 — ящик для салфеток

16 — бумажный стаканчик

17 — столик

18 — поддон для стока воды

19 — ящик для туалетной бумаги

20 — ящик для использованных полотняных салфеток

21 — унитаз

22 — кожух

23 — кнопка смыва унитаза

24 — решетка для подачи теплого воздуха
